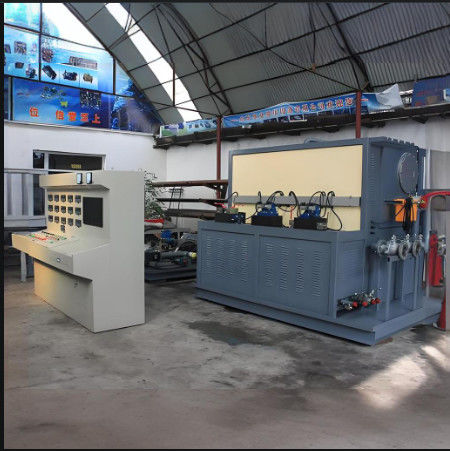

คอมพิวเตอร์เอเดชั่น ห้องทดสอบมอเตอร์ไฮดรอลิกสําหรับความดันการบรรทุกที่แม่นยํา




เบนจ์ทดสอบปั๊มไฮดรอลิก



ลักษณะโครงสร้าง
1.
เครื่องยนต์ไฟฟ้าเป็นระบบขับเคลื่อนของเตียงทดสอบทั้งหมด เตียงทดสอบนี้สามารถแบ่งออกเป็นสามส่วน: พลาตฟอร์มเครื่องยนต์ไฟฟ้า, พลาตฟอร์มถังน้ํามัน, ตู้ควบคุมโครงสร้างมีลักษณะของขนาดเล็ก, น้ําหนักเบา, โครงสร้างคอมแพคต์, และการติดตั้งง่าย, เป็นต้น

2.
มันใช้การออกแบบของไฮดรอลิกบูรณาการบล็อก, เพื่อให้ระบบมีการรั่วน้อยโครงสร้างคอมแพ็คต์, และความสะดวกสบายสําหรับการประกอบและการถอน

3ช่องเชือกน้ํามันออกจัดเรียงอย่างเรียบร้อย สะอาด และใช้งานและติดตั้งง่าย


ปริมาตรหลัก



• ขนาดและปริมาตรหลัก

น้ําหนัก: 3 ตัน

Oขนาดด้านนอก:

ระบบขับรถ: 1400*2100*1600mm

ถังน้ํามันหลักและตารางควบคุมวาล์ว: 2700*2050*2030mm

พลังขับเคลื่อน: 110KW

เครื่องยนต์ช่วย: 22KW ปั๊มป้อนน้ํามันความดันต่ําคือปั๊มปั๊ม 45V-75A

มอเตอร์ช่วย: 22KW, ปั๊มปั๊มน้ํามันแรงดันสูง A2F23/31

ความไหลสูงสุด: 500L+500L

2. การจัดตั้งหลักและปารามิเตอร์ของเตียงทดสอบ

รูปแบบการขับขี่: โดยมอเตอร์ไฟฟ้า

ความเร็ว: มอเตอร์ 4 ต้น, 0~3000 r/min (แนะนําการใช้งานต่ํากว่า 2300 r/min)

โหมดการบรรทุก: ฉบับคอมพิวเตอร์; ทั้งแบบมือและแบบอัตโนมัติในการบรรทุกแรงดัน

รูปแบบการจําหน่ายน้ํามัน: การซึมซับตัวเองและด้วยแรง

รูปแบบการแสดง: เครื่องวัดดิจิตอลและจอคอมพิวเตอร์

รูปแบบการทํางาน: การทํางานด้วยมือและอัตโนมัติ

3 สื่อการทํางาน:น้ํามันไฮดรอลิก ISOVG46


4. ปริมาตรของถังน้ํามัน: ออกแบบ 1250 ลิตร, 1200 ลิตรในความเป็นจริง

5ความต้องการของความสะอาดของน้ํามัน:
GB/T14039 19/16 ((ระดับ NAS10)
II. ลักษณะโครงสร้าง
1.
เครื่องยนต์ไฟฟ้าเป็นระบบขับเคลื่อนของเตียงทดสอบทั้งหมด เตียงทดสอบนี้สามารถแบ่งออกเป็นสามส่วน: พลาตฟอร์มเครื่องยนต์ไฟฟ้า, พลาตฟอร์มถังน้ํามัน, ตู้ควบคุมโครงสร้างมีลักษณะของขนาดเล็ก, น้ําหนักเบา, โครงสร้างคอมแพคต์, และการติดตั้งง่าย, เป็นต้น

2.
มันใช้การออกแบบของไฮดรอลิกบูรณาการบล็อก, เพื่อให้ระบบมีการรั่วน้อยโครงสร้างคอมแพ็คต์, และความสะดวกสบายสําหรับการประกอบและการถอน

3ช่องเชือกน้ํามันออกจัดเรียงอย่างเรียบร้อย สะอาด และใช้งานและติดตั้งง่าย


III ปริมาตรหลัก



• ขนาดและปริมาตรหลัก

น้ําหนัก: 5.1 ตัน

Oขนาดด้านนอก:

ระบบขับรถ: 1400*2100*1600mm

ถังน้ํามันหลักและตารางควบคุมวาล์ว: 2700*2050*2030mm

พลังขับเคลื่อน: 110KW

เครื่องยนต์ช่วย: 22KW ปั๊มป้อนน้ํามันความดันต่ําคือปั๊มปั๊ม 45V-75A

มอเตอร์ช่วย: 22KW, ปั๊มปั๊มน้ํามันแรงดันสูง A2F23/31

ความไหลสูงสุด: 500L+500L

2. การจัดตั้งหลักและปารามิเตอร์ของเตียงทดสอบ

รูปแบบการขับขี่: โดยมอเตอร์ไฟฟ้า

ความเร็ว: มอเตอร์ 4 ต้น, 0~3000 r/min (แนะนําการใช้งานต่ํากว่า 2300 r/min)

โหมดการบรรทุก: ฉบับคอมพิวเตอร์; ทั้งแบบมือและแบบอัตโนมัติในการบรรทุกแรงดัน

รูปแบบการจําหน่ายน้ํามัน: การซึมซับตัวเองและด้วยแรง

รูปแบบการแสดง: เครื่องวัดดิจิตอลและจอคอมพิวเตอร์

รูปแบบการทํางาน: การทํางานด้วยมือและอัตโนมัติ

3 สื่อการทํางาน:น้ํามันไฮดรอลิก ISOVG46


4. ปริมาตรของถังน้ํามัน: ออกแบบ 1250 ลิตร, 1200 ลิตรในความเป็นจริง

5ความต้องการของความสะอาดของน้ํามัน:
GB/T14039 19/16 ((ระดับ NAS10)


คําแนะนําการติดตั้ง

1หลังจากการมาถึงของระบบไฮดรอลิกนี้ ตรวจสอบว่าทุกอย่างอยู่ในความต้องการติดต่อผู้ผลิตโดยตรง.

• เมื่อแต่ละส่วนของระบบไฮดรอลิกถูกติดตั้ง ให้แน่ใจว่า ผ้าปิดหรือห่อของทุกช่องลุ้นน้ํามันภายนอก ไม่หลุดก่อนที่จะจับเชือกสําหรับอุปกรณ์นี้เพื่อป้องกันการปนเปื้อนของระบบไฮดรอลิกนี้.

• หลังจากที่ระบบไฮดรอลิกนี้ถูกขนส่งไปยังตําแหน่งสําหรับการติดตั้ง ติดตั้งมันไว้อย่างมั่นคง เพื่อหลีกเลี่ยงการส่งผลกระทบต่อผลงานของระบบไฮดรอลิกนี้

• หลังจากทุกส่วนของระบบไฮดรอลิกนี้

ตําแหน่งที่ถูกต้อง ติดต่อหลอดสําหรับระบบไฮดรอลิก ตามแผนการทํางานของไฮดรอลิก


5.เมื่อทําการเชื่อมต่อ ไม่พลาดหรือทําลายปุ่มใด ๆ
