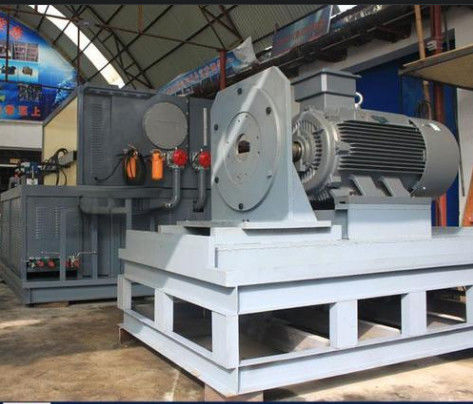

เครื่องทดสอบปั๊มไฮดรอลิกครบวงจร พร้อมคอมพิวเตอร์และพิมพ์รายงานการทดสอบ

ผู้ผลิตเครื่องทดสอบปั๊มไฮดรอลิกครบวงจร

75kw, 90kw, 110kw, 132kw, 160kw

พร้อมรายงานการทดสอบคอมพิวเตอร์และพิมพ์

สําหรับการซ่อมแซมหรือผลิตปั๊มไฮดรอลิก/มอเตอร์/กระบอก

1ภาพรวม

1.1 แผ่นทดสอบครบวงจรของไฮดรอลิก เป็นอุปกรณ์พิเศษที่ใช้ในการทดสอบและการประเมินส่วนประกอบของไฮดรอลิกในบริษัทบํารุงรักษาระบบเลือกส่วนประกอบและอุปกรณ์เสริม ไฮดรอลิกและไฟฟ้าที่มีคุณภาพสูงในประเทศและต่างประเทศมันมีลักษณะของโครงสร้างคอมแพคต คุณภาพที่น่าเชื่อถือ การออกแบบที่เหมาะสม การทํางานและการบํารุงรักษาที่ง่าย

1.2 ระบบไฮดรอลิกของเตียงทดสอบใช้โครงสร้างถังน้ํามันปิดแต่ฝุ่นบนอุปกรณ์ไฮดรอลิก ควรทําความสะอาดบ่อย ๆ เมื่อใช้เพื่อให้ระบบไฮดรอลิกมีการระบายความร้อนที่ดีและความสะอาดของน้ํามัน

2, ลักษณะโครงสร้างและการทํางาน

2. 1. การชะมัดระยะไกลด้วยมือ; จอคอมพิวเตอร์; การควบคุมความถี่และความเร็วที่เปลี่ยนแปลง, การทดสอบโค้งและการพิมพ์รายงาน

2. 2 ที่นั่งทดสอบสามารถทดสอบปั๊มไฮดรอลิก, วาล์วไฮดรอลิก, มอเตอร์ไฮดรอลิก, วาล์วปั๊มไฮดรอลิก, การรั่วไหลภายในกระบอก, คุณสมบัติโค้ง, การทดสอบการควบคุม, ฯลฯ

23. การกําหนดของบล็อคลุปน้ํามันบูรณาการทําให้ระบบมีลักษณะของการรั่วน้อย, โครงสร้างคอมแพคต์, การแยกแยกและการประกอบง่าย

2. 4. ลุปน้ํามันออกจัดเรียงเรียบร้อยและชัดเจน, ใช้งานและติดตั้งง่าย

2เบานทดสอบแบ่งออกเป็นสามส่วน: สถานีปั๊มหลัก, แพลตฟอร์มขับเคลื่อนมอเตอร์ไฟฟ้าและเบนคควบคุม

3,ปริมาตรหลัก:

ชื่ออุปกรณ์: yst-400w ฐานทดสอบครบวงจรแบบไฮดรอลิก

31 ตัวชี้วัดทางเทคนิคหลัก:r 160kW+ 22KW + 7.5kW + 0.75 = 190kw

0.5-45mpa

ความไหลของระบบหลัก: 500L + 500L

ความดันระบบหลัก 450bar

การไหลของ 0.5-30mpa ระบบควบคุมความดันสูงคือ 16L / นาที ความดันสูงสุด 35bar

กระแสน้ํามันกลับคือ 0-100L และความดันน้ํามันกลับคือ 0.3MPa

ความเร็วการทดสอบของปั๊มไฮดรอลิก: 0 - 2200 r / min

กระแสน้ํามันกลับ: 100L

Testรายการ:

1,Dการทดสอบการวาง:การทดสอบความดันที่ไม่มีภาระ, การทดสอบการย้าย

2,การทดสอบประสิทธิภาพในปริมาณ: ประสิทธิภาพของปริมาณในสภาพการทํางานที่ระบุ

3.Oการบรรทุกt: ความจูงสูงสุดของปั๊มไฮดรอลิกหรือมอเตอร์ (ความเร็วสูง) ความเร็วนามinale, การทํางานในเวลาน้อยกว่า 1 นาที ภายใต้ความดันนามิติ 110% หรือภายใต้ความดันสูงสุด

4.Eภายนอกการรั่วไหล การทดสอบ: การตรวจสอบการรั่วของส่วนประปาในการทดสอบด้านบน

5.การทดสอบเสริมสําหรับกระปุกน้ํามันไฮดรอลิก, มอเตอร์ไฮดรอลิกความเร็วต่ําและวาล์ว
