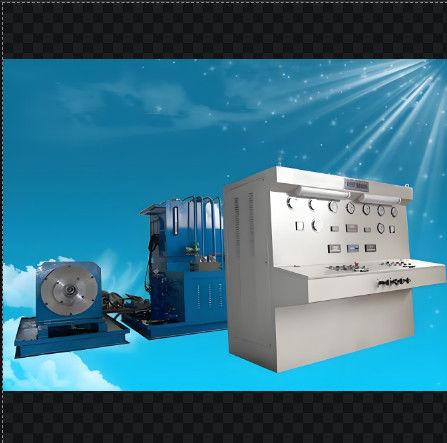

ระยะความดันกว้าง ฐานทดสอบไฮดรอลิกสําหรับปั๊มไฮดรอลิก

เบนกทดสอบไฮดรอลิกที่ครบวงจร

สําหรับการซ่อมแซมหรือผลิตปั๊ม/มอเตอร์/กล่อง

มันทดสอบปั๊มไฮดรอลิก (ปั๊มเปิด, ปิด, ปั๊มเปิดคู่), มอเตอร์ไฮดรอลิก (ความเร็วสูง) และเครื่องทดสอบไฮดรอลิกและซิลินเดอร์

คําอธิบายรายละเอียดของเตียงทดสอบปั๊มไฮดรอลิก

เตียงทดสอบปั๊มไฮดรอลิก เป็นเครื่องมือที่ซับซ้อนที่ออกแบบเพื่อประเมินผลงาน ความน่าเชื่อถือและประสิทธิภาพของปั๊มไฮดรอลิกเบนจ์นี้เป็นเครื่องมือที่สําคัญสําหรับผู้ผลิต, นักวิจัยในอุตสาหกรรมไฮดรอลิก ด้านล่างมีคําอธิบายรายละเอียดของเตียงทดสอบปั๊มไฮดรอลิกและส่วนประกอบของมัน
ภาพรวมของเตียงทดสอบปั๊มไฮดรอลิก

เบนจ์ทดสอบปั๊มไฮดรอลิก เป็นระบบที่ครบวงจรที่จําลองสภาพการทํางานในโลกจริงเพื่อทดสอบปั๊มไฮดรอลิกภายใต้กรณีต่างๆรวมถึงมอเตอร์ขับเคลื่อน, ปั๊มที่กําลังทดสอบ, แผ่นควบคุม, ระบบกรอง, และอุปกรณ์การเก็บข้อมูล

ส่วนประกอบสําคัญของเตียงทดสอบปั๊มไฮดรอลิก

1. มอเตอร์ขับเคลื่อน: มอเตอร์ขับเคลื่อนรับผิดชอบในการขับเคลื่อนปั๊มภายใต้การทดสอบ. มันสามารถเป็นมอเตอร์ไฟฟ้าหรือมอเตอร์ไฮดรอลิก, ขึ้นอยู่กับการออกแบบเตียงทดสอบมอเตอร์สามารถปรับความเร็วของมันเพื่อจําลองสภาพการทํางานที่แตกต่างกัน, โดยทั่วไปจะตั้งแต่ 0 ถึง 3000 รอบ / นาที

2. ปั๊มภายใต้การทดสอบ: เบนจ์การทดสอบถูกออกแบบมาเพื่อรองรับปั๊มไฮดรอลิกหลายชนิด เช่น ปั๊มพั๊ม, ปั๊มเกียร์, ปั๊มปั๊ม, และมอเตอร์พั๊มปั๊มถูกติดตั้งอย่างมั่นคงบนเตียงทดสอบทําให้การติดตั้งและถอดออกง่าย

3แผนควบคุม: แผนควบคุมเป็นฮับกลางสําหรับการทํางานของเตียงทดสอบ. มันมีอินเตอร์เฟซที่เข้าถึงผู้ใช้ได้ง่ายด้วยปุ่ม, สวิตช์และจอแสดงพานีลควบคุมอนุญาตให้ผู้ประกอบการปรับความเร็วของมอเตอร์, กําหนดขั้นต่ําความดัน และติดตามกระบวนการทดสอบ

4ระบบกรอง: ระบบกรองความละเอียดสูงเป็นส่วนประกอบของบันทึกการทดสอบเพื่อให้แน่ใจว่าสารไฮดรอลิกจะยังคงสะอาดระหว่างการทดสอบเครื่องกรองความดัน, และฟิลเตอร์การกลับที่มีความแม่นยําในการกรองถึง 20 μm หรือดีกว่า

5อุปกรณ์การสกัดข้อมูล: เบนจ์การทดสอบพร้อมกับเซ็นเซอร์และระบบการสกัดข้อมูลคอมพิวเตอร์ เพื่อบันทึกและวิเคราะห์ข้อมูลการทดสอบ ปารามิเตอร์เช่นอัตราการไหล ความดัน อุณหภูมิและการบริโภคพลังงานถูกติดตามในเวลาจริง.

ลักษณะและหน้าที่ของเตียงทดสอบปั๊มไฮดรอลิก

- การปรับความเร็วโดยไม่ใช้ขั้นตอน: เบานทดสอบสามารถปรับความเร็วของมอเตอร์ขับเคลื่อนได้อย่างต่อเนื่อง ทําให้ผู้ใช้สามารถทดสอบปั๊มในสภาพการทํางานที่แตกต่างกัน

- ระยะความดันที่กว้างขวาง: เตียงทดสอบสามารถทํางานภายในช่วงความดันที่กว้างขวาง โดยทั่วไปจาก 31 ถึง 42 Mpa เพื่อจําลองสภาพแวดล้อมการทํางานที่แตกต่างกัน

- การวัดความแม่นยําสูง: การนํามาใช้เครื่องวัดและเครื่องวัดดิจิตอล จะทําให้การวัดปริมาตรการทดสอบแม่นยําและน่าเชื่อถือได้

- การทํางานโดยคอมพิวเตอร์: ระบบคอมพิวเตอร์ที่บูรณาการอํานวยความสะดวกในการวิเคราะห์ข้อมูลที่ก้าวหน้า การรายงานและการติดตามผลการทดสอบในเวลาจริง

- มีใบรับรองความปลอดภัยของ CE: คันทดสอบตรงกับมาตรฐานความปลอดภัยและการทํางานของยุโรป เพื่อรับประกันสภาพแวดล้อมการทดสอบที่ปลอดภัย
สรุปคือ เบานทดสอบปั๊มไฮดรอลิก เป็นเครื่องมือที่สําคัญในการประเมินผลงานและความน่าเชื่อถือของปั๊มไฮดรอลิกคุณสมบัติที่ทันสมัยและความสามารถในการควบคุมที่แม่นยําทําให้มันเป็นทรัพย์สินที่จําเป็นสําหรับผู้ผลิตอุปกรณ์ไฮดรอลิก, นักวิจัยและผู้เชี่ยวชาญด้านการบํารุงรักษา

II. วัตถุทดสอบ:

1, การทดสอบการย้าย: ความดันที่ไม่มีภาระ, การวัดการปล่อย

2, การทดสอบประสิทธิภาพของปริมาณ: ประสิทธิภาพการวัดปริมาณภายใต้สภาพการทํางานที่ระบุ

3, การทดสอบพลังงาน: พลังงานเริ่มต้น, พลังงานปริมาณ, พลังงานอ้วน

4, การทดสอบความอ้วนเกิน: ความย่อยสูงสุดของปั๊มไฮดรอลิกหรือมอเตอร์ (ความเร็วสูง), ความเร็วนามinali, ความดันเบอร์ 110% หรือความดันสูงสุดในการทํางาน 1 นาทีหรือต่ํากว่า

5, การทดสอบหมุน: ทอมปอร์ตเข้าของปั๊มไฮดรอลิก, ทอมปอร์ตปลายแกนของมอเตอร์ไฮดรอลิก (การทดสอบกลับ)

6, การทดสอบการรั่วไหลภายนอก: ในการทดสอบด้านบน, ตรวจสอบการรั่วไหลของส่วนประปา

7, การทดสอบช่วยสําหรับแวลล์ไฮดรอลิกและไฮดรอลิกซิลินเดอร์ ฯลฯ


III. ฟังก์ชันและปารามิเตอร์ของเตียงทดสอบ

1, รูปแบบการขับเคลื่อน: การขับเคลื่อนมอเตอร์, พลังงาน 110kw + 22KW + 22KW + 0.75KW

2, รูปแบบความเร็ว: การควบคุมความถี่ 0-3000r/นาที

3, รูปแบบการบรรทุก: คอมพิวเตอร์สัดส่วนคลื่นลดความหน่วง 2 ด้าน 40MPa สามารถทดสอบปั๊ม duplex

4, ความเร็วระบายน้ําสูงสุด: <= 500L/min

อัตราการไหลสูงสุดของระบบช่วยแรงดันต่ํา <= 330L/min 5
ระบบช่วยแรงดันสูงสุด: 35MPa

6. ความเร็วการไหลสูงสุดของระบบช่วยแรงดันสูง 34L / นาที
ระบบช่วยแรงดันสูงสุด: 31.5MPa

7ระยะอุณหภูมิสําหรับเตียงทดสอบ: 0-60oC

8, พร้อมเครื่องปรับอากาศ

9ความต้องการพลังงาน: AC380V 300A

10, เซ็นเซอร์และการควบคุมไฟฟ้า: DC24V

11, คอมพิวเตอร์จะผลิตรายงานการทดสอบ, กุ้ง, การสกัดข้อมูลและผลิตพิมพ์โดยอัตโนมัติ

12, รูปแบบการแสดง: การแสดงอัตราการเคลื่อนไหว, กระแส, ความดัน, ทอร์คด้วยระบบดิจิตอล
จําหน่ายน้ํามัน: เองและ จําหน่ายน้ํามันบังคับ

13, ส่วนประกอบการทดสอบ: ส่วนใหญ่ทดสอบปั๊มไฮดรอลิกเปิด, ปั๊มเปิดสอง, ปั๊มปิด, มอเตอร์ไฮดรอลิกความเร็วสูง

14สามารถทดสอบทั้งหมุนในทิศทางนาฬิกาและหมุนตรงข้ามทิศทางนาฬิกา

15, ด้วยกรองน้ํามันสําหรับรีไซเคิลน้ํามันรั่ว

16, เครื่องกรองเกรด 4 พร้อมฟังก์ชันเตือน

17ขนาดถังน้ํามัน: ตามคําขอของลูกค้า

18ผู้จัดส่งรับผิดชอบในการติดตั้งและใช้งานอุปกรณ์

สําหรับข้อมูลเพิ่มเติม โปรดติดต่อผม
