เบนจ์ทดสอบไฮดรอลิกที่ทันสมัยสําหรับการแก้ไขการทดสอบที่ครบวงจร

ห้องทดสอบปั๊มไฮดรอลิกสําหรับซ่อมเครื่องขุด

ด้วยคอมพิวเตอร์และ SIEMENS PLC

คันทดสอบนี้มีโครงสร้างถังน้ํามันปิด ทําให้สามารถทํางานในสภาพแวดล้อมฝุ่น แต่ผู้ใช้ควรระวังการทําการทําความสะอาดฝุ่นเป็นประจําบนคันทดสอบเพื่อให้แน่ใจว่าการระบายความร้อนที่ดีของระบบไฮดรอลิกและความสะอาดของน้ํามัน.

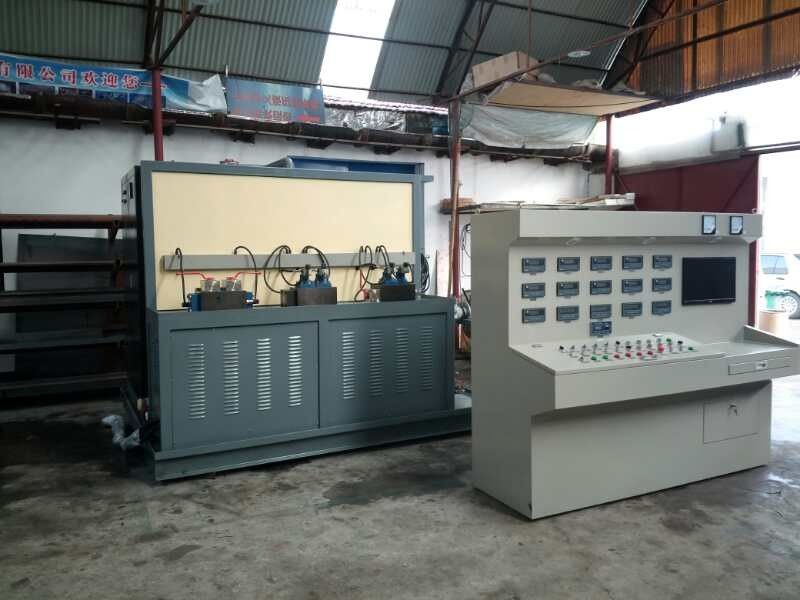

YST 500 เป็นบานทดสอบมืออาชีพที่ครบวงจร ซึ่งถูกออกแบบมาเพื่อทดสอบปั๊มไฮดรอลิก / มอเตอร์ และการทดสอบปั๊ม pr มอเตอร์ที่ซ่อมแซมYST 500 เลือกส่วนประกอบและอุปกรณ์เสริมไฮดรอลิกในประเทศและต่างประเทศที่มีคุณภาพสูงดังนั้นมันจึงมีข้อดีของโครงสร้างที่คอมแพคต คุณภาพที่น่าเชื่อถือ การออกแบบที่เหมาะสมการใช้งานและการบํารุงรักษาที่ง่ายและคุณสมบัติอื่น ๆ / มันสอดคล้องกับมาตรฐานจีนของ GB3766-88 "ระบบไฮดรอลิกของเงื่อนไขทางเทคนิคทั่วไป" , ซึ่งทุกคําขอการทดสอบสามารถตอบสนองโดย YST 500/

ปริมาตรหลัก

• ขนาดและปริมาตรหลัก

น้ําหนัก: 3 ตัน

ขนาดภายนอก:

ระบบขับรถ: 1400*2100*1600mm

ถังน้ํามันหลักและตารางควบคุมวาล์ว: 2700*2050*2030mm

พลังขับเคลื่อน: 110KW

เครื่องยนต์ช่วย: 22KW ปั๊มป้อนน้ํามันความดันต่ําคือปั๊มปั๊ม 45V-75A

มอเตอร์ช่วย: 22KW, ปั๊มปั๊มน้ํามันแรงดันสูง A2F23/31

ความไหลสูงสุด: 500L+500L

2. การจัดตั้งหลักและปารามิเตอร์ของเตียงทดสอบ

รูปแบบการขับขี่: โดยมอเตอร์ไฟฟ้า

ความเร็ว: มอเตอร์ 4 ต้น, 0~3000 r/min (แนะนําการใช้งานต่ํากว่า 2300 r/min)

โหมดการบรรทุก: ฉบับคอมพิวเตอร์; ทั้งแบบมือและแบบอัตโนมัติในการบรรทุกแรงดัน

รูปแบบการจําหน่ายน้ํามัน: การซึมซับตัวเองและด้วยแรง

รูปแบบการแสดง: เครื่องวัดดิจิตอลและจอคอมพิวเตอร์

รูปแบบการทํางาน: การทํางานด้วยมือและอัตโนมัติ

3 สื่อการทํางาน:น้ํามันไฮดรอลิก ISOVG46

4. ปริมาตรของถังน้ํามัน: ออกแบบ 1250 ลิตร, 1200 ลิตรในความเป็นจริง

5ความต้องการความสะอาดของน้ํามัน:

GB/T14039 19/16 ((ระดับ NAS10)

IV: คําแนะนําการติดตั้ง

1หลังจากการมาถึงของระบบไฮดรอลิกนี้ ตรวจสอบว่าทุกอย่างอยู่ในความต้องการติดต่อผู้ผลิตโดยตรง.

• เมื่อแต่ละส่วนของระบบไฮดรอลิกถูกติดตั้ง ให้แน่ใจว่า ผ้าปิดหรือห่อของทุกช่องลุ้นน้ํามันภายนอก ไม่หลุดก่อนที่จะจับเชือกสําหรับอุปกรณ์นี้เพื่อป้องกันการปนเปื้อนของระบบไฮดรอลิกนี้.

• หลังจากที่ระบบไฮดรอลิกนี้ถูกขนส่งไปยังตําแหน่งสําหรับการติดตั้ง ติดตั้งมันไว้อย่างมั่นคง เพื่อหลีกเลี่ยงการส่งผลกระทบต่อผลงานของระบบไฮดรอลิกนี้

• หลังจากทุกส่วนของระบบไฮดรอลิกนี้

ตําแหน่งที่ถูกต้อง ติดต่อหลอดสําหรับระบบไฮดรอลิก ตามแผนการทํางานของไฮดรอลิก

5.เมื่อทําการเชื่อมต่อ ไม่พลาดหรือทําลายปุ่มใด ๆ

6. หลังจากการติดตั้งเสร็จสิ้น, กรุณาเชื่อมส่วนประกอบไฟฟ้าตามแผนภาพสายไฟ
