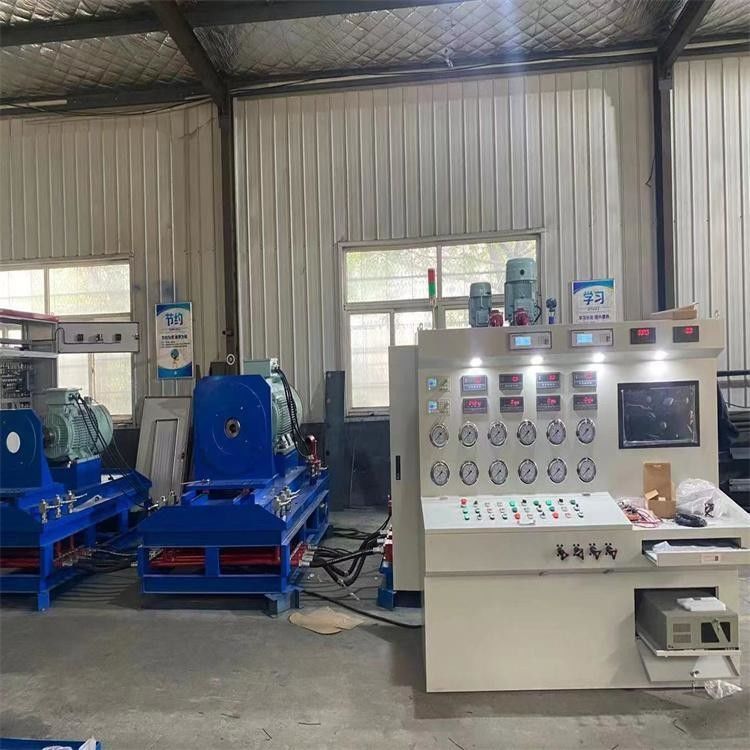

อุปกรณ์ทดสอบปั๊มไฮดรอลิกอุตสาหกรรมที่ใช้ง่าย 31Mpa -42Mpa

ฐานทดสอบปั๊มไฮดรอลิก / มอเตอร์

การนําเสนอสั้น ๆ

คันทดสอบครบวงจรทางไฮดรอลิก เป็นอุปกรณ์เฉพาะที่ใช้ในการทดสอบและประเมินองค์ประกอบทางไฮดรอลิกในบริษัทบํารุงรักษาระบบเลือกส่วนประกอบและอุปกรณ์เสริมไฟฟ้าและไฮดรอลิกที่มีคุณภาพสูงจากประเทศและต่างประเทศ, และมีลักษณะของโครงสร้างที่คอมแพคต์ คุณภาพที่น่าเชื่อถือ การออกแบบที่เหมาะสม การใช้งานและการบํารุงรักษาที่ง่าย

ระบบไฮดรอลิกของเตียงทดสอบนี้ ใช้โครงสร้างถังน้ํามันปิดควรให้ความสนใจในการทําความสะอาดฝุ่นบนอุปกรณ์ไฮดรอลิกเป็นประจําระหว่างการใช้งาน เพื่อให้แน่ใจว่าระบบไฮดรอลิกมีการระบายความร้อนที่ดีและความสะอาดของน้ํามัน.

ลักษณะโครงสร้าง

อุปกรณ์นี้ใช้มอเตอร์ไฟฟ้าเป็นระบบขับเคลื่อนสําหรับเตียงทดสอบทั้งหมด และมีอุปกรณ์เครื่องยนต์ปั๊มน้ํามันสองหน่วยเป็นระบบอาหารเชื้อเพลิงช่วยสําหรับเตียงทดสอบคันทดสอบแบ่งออกเป็นสี่ส่วน: ระบบการติดตั้งมีข้อดีของน้ําหนักเบา, โครงสร้างคอมแพคต์และติดตั้งง่าย.
มันใช้การออกแบบบล็อกวงจรน้ํามันบูรณาการ ระบบมีลักษณะของการรั่วไหลต่ํา โครงสร้างคอมแพคต การแยกแยกและการประกอบง่าย
วงจรน้ํามันออกถูกจัดให้เรียบร้อยและชัดเจน ทําให้การใช้งานและการติดตั้งง่าย


ปริมาตรหลัก:

พลังงาน: 160KW + 22KW + 2.2KW + 0.8KW + 0.8KW + 0.75
ความดันสูงสุด: 35MP
ความไหลของระบบหลัก: 550L+550L
ความเร็วปั๊มไฮดรอลิก: 0-1500r/min
การตั้งค่าการทํางานและปารามิเตอร์ของเตียงทดสอบ:
ปฏิบัติการ: เบานทดสอบครบวงจรแบบไฮดรอลิก สามารถทดสอบส่วนประกอบต่อไปนี้ได้:
การทดสอบหลัก: ปั๊มไฮดรอลิกแบบเดียวและสองแบบ; ปั๊มไฮดรอลิกแบบเปิดและปิด; มอเตอร์ไฮดรอลิกความเร็วสูงแบบแกน เป็นต้น
รูปแบบการขับเคลื่อน: พลังงานออกของมอเตอร์ไฟฟ้า 160kw ความเร็วหมุน 0-1500r/min

สินค้าที่ทดสอบ
การทดสอบการตรวจสอบการเคลื่อนที่: ไม่มีแรงดันภาระ, วัดการเคลื่อนที่
การทดสอบประสิทธิภาพขนาด: วัดประสิทธิภาพขนาดภายใต้สภาพการทํางานที่ระบุ
การทดสอบความอ้วน: ความยาวสูงสุด, ความเร็วนามิชናል,และแรงดันนามของปั๊มไฮดรอลิกควรทํางานไม่เกิน 1 นาทีที่ 110% หรือแรงดันสูงสุด (ขึ้นอยู่กับกําลังขององค์ประกอบที่ทดสอบ).
การรั่วไหลภายนอก: ในการทดสอบด้านบน ตรวจสอบสถานการณ์การรั่วไหลของส่วนประปา
ความแม่นยําของการทดสอบ: (1) ความดัน: ความแม่นยํา ± 0.1%, ระยะการวัด 0-35Mpa
(2) อัตราการไหล: ความแม่นยํา ± 0.5%, ระยะการวัด 5-400L/นาที
(3) ความเร็ว: ความแม่นยํา ± 0.5%, ระยะการวัด 0-2200r/min
(4) อุณหภูมิ: ความแม่นยํา ± 1 °C ระยะการวัด -20-100 °C
