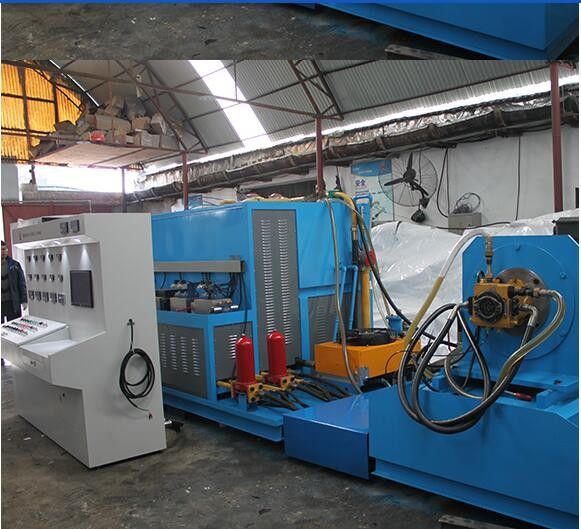

อุปกรณ์ทดสอบปั๊มไฮดรอลิกที่น่าเชื่อถือ สําหรับการซ่อมเครื่องจักรก่อสร้าง



ปั๊มไฮดรอลิกทํางานครบวงจร / เบนจ์ทดสอบมอเตอร์

การนําเสนอสั้น ๆ

คันทดสอบครบวงจรทางไฮดรอลิก เป็นอุปกรณ์เฉพาะที่ใช้ในการทดสอบและประเมินองค์ประกอบทางไฮดรอลิกในบริษัทบํารุงรักษาระบบเลือกส่วนประกอบและอุปกรณ์เสริมไฟฟ้าและไฮดรอลิกที่มีคุณภาพสูงจากประเทศและต่างประเทศ, และมีลักษณะของโครงสร้างที่คอมแพคต์ คุณภาพที่น่าเชื่อถือ การออกแบบที่เหมาะสม การใช้งานและการบํารุงรักษาที่ง่าย

ระบบไฮดรอลิกของเตียงทดสอบนี้ ใช้โครงสร้างถังน้ํามันปิดควรให้ความสนใจในการทําความสะอาดฝุ่นบนอุปกรณ์ไฮดรอลิกเป็นประจําระหว่างการใช้งาน เพื่อให้แน่ใจว่าระบบไฮดรอลิกมีการระบายความร้อนที่ดีและความสะอาดของน้ํามัน.




ลักษณะโครงสร้าง
อุปกรณ์นี้ใช้มอเตอร์ไฟฟ้าเป็นระบบขับเคลื่อนสําหรับเตียงทดสอบทั้งหมด และมีอุปกรณ์เครื่องยนต์ปั๊มน้ํามันสองหน่วยเป็นระบบอาหารเชื้อเพลิงช่วยสําหรับเตียงทดสอบคันทดสอบแบ่งออกเป็นสี่ส่วน: ระบบการติดตั้งมีข้อดีของน้ําหนักเบา, โครงสร้างคอมแพคต์และติดตั้งง่าย.
มันใช้การออกแบบบล็อกวงจรน้ํามันบูรณาการ ระบบมีลักษณะของการรั่วไหลต่ํา โครงสร้างคอมแพคต การแยกแยกและการประกอบง่าย
วงจรน้ํามันออกถูกจัดให้เรียบร้อยและชัดเจน ทําให้การใช้งานและการติดตั้งง่าย


ปริมาตรหลัก:
พลังงาน: 160KW + 22KW + 2.2KW + 0.8KW + 0.8KW + 0.75 = 187KW
ความดันสูงสุด: 35MP
ความไหลของระบบหลัก: 550L+550L
ความเร็วปั๊มไฮดรอลิก: 0-1500r/min
การตั้งค่าการทํางานและปารามิเตอร์ของเตียงทดสอบ:
ปฏิบัติการ: เบานทดสอบครบวงจรแบบไฮดรอลิก สามารถทดสอบส่วนประกอบต่อไปนี้ได้:
การทดสอบหลัก: ปั๊มไฮดรอลิกแบบเดียวและสองแบบ; ปั๊มไฮดรอลิกแบบเปิดและปิด; มอเตอร์ไฮดรอลิกความเร็วสูงแบบแกน เป็นต้น
รูปแบบการขับเคลื่อน: พลังงานออกของมอเตอร์ไฟฟ้า 160kw ความเร็วหมุน 0-1500r/min
วิธีการบรรทุก:
1) การบรรทุกปั๊ม: ปั๊มลดความอ้วนแบบสัดส่วน ความดันการบรรทุกระยะไกลแบบคู่สูงสุด 35Mpa
2) การอภิปรายมอเตอร์: มอเตอร์อภิปราย (ใช้เป็นสภาพการทํางานของปั๊มในเวลานี้) อภิปรายมอเตอร์ที่ทดสอบ (การวัดทอร์ค, ความเร็ว, ฯลฯ)
วิธีการจําหน่ายน้ํามัน: การจําหน่ายน้ํามันปั๊มน้ํามันความดันต่ํา: 350 ลิตร/นาที 0-3MPa และการจําหน่ายน้ํามันที่ใช้กันเอง
น้ํามันช่วยเครื่องบิน: 15L/min 0-4Mpa
โหมดการแสดง:

อุปกรณ์และคอมพิวเตอร์สามารถแสดง simultaneously:
1. การแสดงภาพดิจิทัลของอัตราการไหล, อุณหภูมิ, ความเร็ว, และทอร์ค
2. ความดันจะแสดงด้วยเครื่องวัดความดันกล (คอมพิวเตอร์อ่านสัญญาณเซ็นเซอร์ความดัน)
ระดับของของเหลวจะแสดงโดยตรงโดยเครื่องวัดระดับ
3. การปิดกรองที่เกิดจากการเตือนไฟแดง
4ข้อมูลทั้งหมดที่แสดงบนจอ LCD ของคอมพิวเตอร์ รวมถึงตารางข้อมูลและกราฟโค้ง
การทําความสะอาดน้ํามัน:สกรองน้ํามันเข้าและออกจากถังน้ํามัน
มีเครื่องกรองน้ํามันเพิ่มเติมเพื่อนําน้ํามันเข้าถังน้ํามันบนแพลตฟอร์มรีไซเคิล
สื่อการทํางาน: ISOVG32 # น้ํามันไฮดรอลิก
ความจุของถังน้ํามัน: 1500L, เติมน้ํามันจริง 1300L
สี่ชุดของแหลมหลายประสงค์และข้อเชื่อมที่เกี่ยวข้องถูกเชื่อมต่อด้วยปั๊ม และมีแกนเชื่อมต่อครึ่งเสร็จหนึ่งที่ใช้ในการแปรรูปหมวกแกนเชื่อม


สินค้าที่ทดสอบ
การทดสอบการตรวจสอบการเคลื่อนที่: ไม่มีแรงดันภาระ, วัดการเคลื่อนที่
การทดสอบประสิทธิภาพขนาด: วัดประสิทธิภาพขนาดภายใต้สภาพการทํางานที่ระบุ
การทดสอบความอ้วน: ความยาวสูงสุด, ความเร็วนามิชናል,และแรงดันนามของปั๊มไฮดรอลิกควรทํางานไม่เกิน 1 นาทีที่ 110% หรือแรงดันสูงสุด (ขึ้นอยู่กับกําลังขององค์ประกอบที่ทดสอบ).
การรั่วไหลภายนอก: ในการทดสอบด้านบน ตรวจสอบสถานการณ์การรั่วไหลของส่วนประปา
ความแม่นยําของการทดสอบ: (1) ความดัน: ความแม่นยํา ± 0.1%, ระยะการวัด 0-35Mpa
(2) อัตราการไหล: ความแม่นยํา ± 0.5%, ระยะการวัด 5-400L/นาที
(3) ความเร็ว: ความแม่นยํา ± 0.5%, ระยะการวัด 0-2200r/min
(4) อุณหภูมิ: ความแม่นยํา ± 1 °C ระยะการวัด -20-100 °C



วิธีการทดสอบ
การทดสอบปั๊มน้ํามันไฮดรอลิก: มอเตอร์ขับเคลื่อนหลักขับเคลื่อนกรองปั๊มที่ทดสอบเพื่อสกัดสื่อออกจากถังน้ํามันไฮดรอลิกเพื่อสรุปการทํางานความดันภาระจะเพิ่มขึ้นหรือลดลงผ่านวาล์วบรรเทาสัดส่วนที่ประตูน้ํามันการทํางานของปั๊มทดสอบ. (ปั๊มวงจรปิดต้องเปิดปั๊มปั๊มน้ํามันเสริม)
การทดสอบมอเตอร์ไฮดรอลิกความเร็วสูงทางแกน: ดําเนินการทดสอบสภาพปั๊มด้วยปั๊มเดียวกัน (ปั๊มปั่นน้ํามันช่วยต้องเปิด)
มอเตอร์ไฮดรอลิกความเร็วสูงที่มีฟังก์ชันวาล์วสมดุล: มอเตอร์ที่ทดสอบถูกนําไปทดสอบการบรรทุกปลายแกนโดยมอเตอร์บรรทุก (ใช้เป็นสภาพการทํางานของปั๊มในเวลานี้)


ข้อมูลอื่น ๆ
อัตราการไหลของระบบสูงสุด ≤ 550L/min * สองช่อง
อัตราการไหลสูงสุดของระบบช่วยความดันต่ํา ≤ 350L/min และความดันสูงสุดของระบบ

ระบบช่วยแรงดันต่ํา 0.6-3Mpa

อัตราการไหลสูงสุดของระบบหมุนคือ ≤ 15L/min และความดันสูงสุดของระบบช่วยหมุนคือ 0-4Mpa

ระยะอุณหภูมิสภาพแวดล้อมการทํางานของอุปกรณ์: -10-60 °C

ความต้องการพลังงานของอุปกรณ์: AC380V 400A

แหล่งพลังงานเซ็นเซอร์และเครื่องควบคุม: DC24V

คอมพิวเตอร์ผลิตรายงานการทดลอง, กราฟโค้ง, การรวบรวมข้อมูลและผลิตพิมพ์โดยอัตโนมัติ

โหมดการแสดงภาพ: การแสดงภาพดิจิตอลของความเร็ว, อัตราการไหลของน้ํา, อุณหภูมิ, และทอร์ค

ส่วนประกอบที่ทดสอบ: โดยหลักการทดสอบปั๊มไฮดรอลิกเปิด, ปั๊มเปิดคู่, ปั๊มปิด, มอเตอร์ไฮดรอลิกความเร็วสูง, ฯลฯ

การหมุนตามทิศทางนาฬิกา, การหมุนตามทิศทางนาฬิกา; สามารถทดสอบ

ติดตั้งรถบรรทุกกรองน้ํามันหนึ่งสําหรับการฟื้นฟูน้ํามันรั่ว

การตั้งค่าหลัก
1 มอเตอร์ไฟฟ้า 160kw 1 ชุด
2 เครื่องเรเดียเตอร์ 450L/Min 2 หน่วย
3 มอเตอร์ช่วย 22kw 1 ชุด
4 มอเตอร์ไฟฟ้า 2.2kw 1 ชุด
5 ตู้กระจาย 187kw 1 ชุด
6 รถบรรทุกกรองน้ํามัน 0.75kw (LUC/40) 1 ชุด
7 วาล์วระบายน้ํา 5 วาล์วระบายน้ําหลัก 5 วาล์วระบายน้ําไกล รวม 10 วาล์ว
แผ่นวาล์วแบบเดียว 8 ชิ้น และวาล์วแบบท่อ 8 ชิ้น
9 วาล์วทิศทาง 2 ชิ้น
10 เครื่องกรองน้ํามันกลับ 2 ชิ้น
11 เครื่องกรองดูดน้ํามัน 2 ชิ้น
12 เครื่องกรองอากาศ 1 ชิ้น
13 เครื่องวัดระดับของของเหลว YWZ/400T 1 ชิ้น
14 บล็อกอินเทกรีต ชานดง ฮัวไฮดรอลิก 4 ชิ้น
15 ถังน้ํามันและท่อส่วนเสริม, Shandong Huayi ไฮดรอลิก 1 ชุด
16 เซนเซอร์การไหล 50, 25, รวมทั้งหมด 3 ชุด
17 เครื่องแสดงภาพดิจิตอล 6 ชิ้น
เครื่องแปลงความถี่ขนาด 18KW 160
19 เครื่องปั๊มไฮดรอลิก 45V75A C310 รวมทั้งสิ้น 2 เครื่อง
20 มอเตอร์บรรทุกความเร็วสูง A2FM250 1 ชุด
21 วาล์วดูดน้ํามัน 2 ชิ้น
ชุดหนึ่งของ 22 หลอดไฮดรอลิก
หนึ่ง 23 เมตรทอร์ค
24 เครื่องตรวจจับอุณหภูมิ PT100 1
เครื่องตรวจจับความเร็ว 25 NJK 1
26 เครื่องตรวจแรงดัน 3 ชิ้น
27Siemens PLC 1 หน่วย
28 เครื่องวัดแรงดันกล 6 ชิ้น
29 ส่วนประกอบไฟฟ้ารวมถึงคอนแทคเตอร์, รีเล่, สวิทช์อากาศ, แทรฟอร์เมอร์, แหล่งไฟฟ้าสวิทช์, ฯลฯ
30 โมดูลซีเมนส์ (4 อานาล็อกอินทุ้น) 3 หน่วย
31 คอมพิวเตอร์อุตสาหกรรม 1 ชุด
เครื่องแปลงกระแสไฟฟ้า 32 เครื่อง ละ 1 โวลท์เมตร
เครื่องพิมพ์ 33 HP 1 ชิ้น
34 เครื่องปรับแสง 4 ไฟ
35 ติดตาม 1 หน่วย
