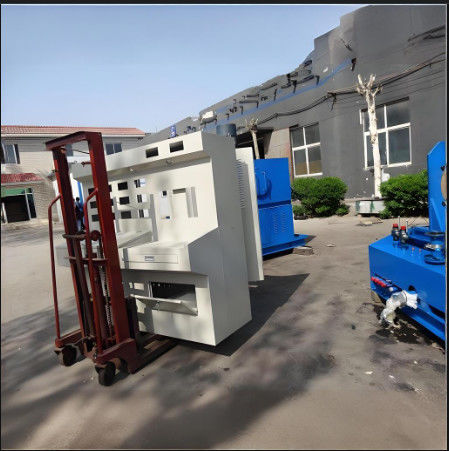

เครื่องทดสอบปั๊มไฮดรอลิกอุตสาหกรรมที่มีประสิทธิภาพสูง สําหรับงานซ่อมแซม

 เครื่องทดสอบปั๊มไฮดรอลิก / มอเตอร์

เครื่องขับเคลื่อนไฟฟ้า: 75kw-160kw

ความดัน: 31.5Mpa-- 42Mpa

ความเร็ว: 0-1500 r/min

Siemens PLC

เครื่องพิมพ์ HP

เครื่องทําความเย็นด้วยอากาศ

การแสดงข้อมูลแบบดิจิตอล


การนําเสนอสั้น ๆ

คันทดสอบครบวงจรทางไฮดรอลิก เป็นอุปกรณ์เฉพาะที่ใช้ในการทดสอบและประเมินองค์ประกอบทางไฮดรอลิกในบริษัทบํารุงรักษาระบบเลือกส่วนประกอบและอุปกรณ์เสริมไฟฟ้าและไฮดรอลิกที่มีคุณภาพสูงจากประเทศและต่างประเทศ, และมีลักษณะของโครงสร้างที่คอมแพคต คุณภาพที่น่าเชื่อถือ การออกแบบที่เหมาะสม การใช้งานและการบํารุงรักษาที่ง่าย

ระบบไฮดรอลิกของเตียงทดสอบนี้ ใช้โครงสร้างถังน้ํามันปิด ทําให้มันทํางานในสภาพแวดล้อมที่ฝุ่นควรให้ความสนใจในการทําความสะอาดฝุ่นในอุปกรณ์ไฮดรอลิกเป็นประจําระหว่างการใช้งาน เพื่อให้แน่ใจว่าระบบไฮดรอลิกมีการระบายความร้อนที่ดีและความสะอาดของน้ํามัน.




ลักษณะโครงสร้าง
อุปกรณ์นี้ใช้มอเตอร์ไฟฟ้าเป็นระบบขับเคลื่อนสําหรับเตียงทดสอบทั้งหมด และมีอุปกรณ์เครื่องยนต์ปั๊มน้ํามันสองหน่วยเป็นระบบการให้เชื้อเพลิงช่วยสําหรับเตียงทดสอบคันทดสอบแบ่งออกเป็นสี่ส่วน: ระบบการติดตั้งมีข้อดีของน้ําหนักเบา, โครงสร้างคอมแพคต์และติดตั้งง่าย.
มันใช้การออกแบบบล็อกวงจรน้ํามันบูรณาการ ระบบมีลักษณะของการรั่วไหลต่ํา โครงสร้างคอมแพคต การแยกแยกและการประกอบง่าย
วงจรน้ํามันออกถูกจัดให้เรียบร้อยและชัดเจน ทําให้การใช้งานและการติดตั้งง่าย


ปริมาตรหลัก:
พลังงาน: 160KW + 22KW + 2.2KW + 0.8KW + 0.8KW + 0.75 = 187KW
ความดันสูงสุด: 35MP
ความไหลของระบบหลัก: 550L+550L
ความเร็วปั๊มไฮดรอลิก: 0-1500r/min
การตั้งค่าการทํางานและปารามิเตอร์ของเตียงทดสอบ:
ปฏิบัติการ: เบานทดสอบครบวงจรแบบไฮดรอลิก สามารถทดสอบส่วนประกอบต่อไปนี้ได้:
การทดสอบหลัก: ปั๊มไฮดรอลิกเดี่ยวและคู่; ปั๊มไฮดรอลิกเปิดและปิด; มอเตอร์ไฮดรอลิกความเร็วสูงทางแกน เป็นต้น
โหมดการขับเคลื่อน: พลังงานออกของมอเตอร์ไฟฟ้า 160kw ความเร็วหมุน 0-1500r/min
วิธีการบรรทุก:
1) การบรรทุกปั๊ม: ปั๊มลดความอ้วนแบบสัดส่วน ความดันการบรรทุกระยะไกลแบบคู่สูงสุด 35Mpa
2) การอภิปรายมอเตอร์: มอเตอร์อภิปราย (ใช้เป็นสภาพการทํางานของปั๊มในเวลานี้) อภิปรายมอเตอร์ที่ทดสอบ (การวัดทอร์ค, ความเร็ว, ฯลฯ)
วิธีการจําหน่ายน้ํามัน: การจําหน่ายน้ํามันปั๊มน้ํามันความดันต่ํา: 350 ลิตร/นาที 0-3MPa และการจําหน่ายน้ํามันที่ใช้กันเอง
น้ํามันช่วยเครื่องบิน: 15L/min 0-4Mpa
โหมดการแสดง:

อุปกรณ์และคอมพิวเตอร์สามารถแสดง simultaneously:
1. การแสดงภาพดิจิทัลของอัตราการไหล, อุณหภูมิ, ความเร็ว, และทอร์ค
2. ความดันจะแสดงด้วยเครื่องวัดความดันกล (คอมพิวเตอร์อ่านสัญญาณเซ็นเซอร์ความดัน)
ระดับของของเหลวจะแสดงโดยตรงโดยเครื่องวัดระดับ
3. การปิดกรองที่เกิดจากการเตือนไฟแดง
4ข้อมูลทั้งหมดที่แสดงบนจอ LCD ของคอมพิวเตอร์ รวมถึงตารางข้อมูลและกราฟโค้ง
การทําความสะอาดน้ํามัน:สกรองน้ํามันเข้าและออกจากถังน้ํามัน
มีเครื่องกรองน้ํามันเพิ่มเติมเพื่อนําน้ํามันเข้าถังน้ํามันบนแพลตฟอร์มรีไซเคิล
สื่อการทํางาน: ISOVG32 # น้ํามันไฮดรอลิก
ความจุของถังน้ํามัน: 1500L, เติมน้ํามันจริง 1300L
สี่ชุดของแหลมหลายประสงค์และข้อเชื่อมที่เกี่ยวข้องถูกเชื่อมต่อด้วยปั๊ม และมีแกนเชื่อมต่อครึ่งเสร็จหนึ่งที่ใช้ในการแปรรูปหมวกแกนเชื่อม


สินค้าที่ทดสอบ
การทดสอบการตรวจสอบการเคลื่อนที่: ไม่มีแรงดันภาระ, วัดการเคลื่อนที่
การทดสอบประสิทธิภาพขนาด: วัดประสิทธิภาพขนาดภายใต้สภาพการทํางานที่ระบุ
การทดสอบความอ้วน: ความยาวสูงสุด, ความเร็วนามิชናል,และความดันนามของปั๊มไฮดรอลิกควรทํางานไม่เกิน 1 นาทีที่ 110% หรือความดันสูงสุด (ขึ้นอยู่กับกําลังขององค์ประกอบที่ทดสอบ).
การรั่วไหลภายนอก: ในการทดสอบด้านบน ตรวจสอบสถานการณ์การรั่วไหลของส่วนประปา
ความแม่นยําของการทดสอบ: (1) ความดัน: ความแม่นยํา ± 0.1%, ระยะการวัด 0-35Mpa
(2) อัตราการไหล: ความแม่นยํา ± 0.5%, ระยะการวัด 5-400L/นาที
(3) ความเร็ว: ความแม่นยํา ± 0.5%, ระยะการวัด 0-2200r/min
(4) อุณหภูมิ: ความแม่นยํา ± 1 °C ระยะการวัด -20-100 °C
